一套完整的住宅室内装修全套建筑施工图纸，是连接设计师构想与最终实景呈现的核心纽带，是实现高品质住宅室内装饰装修工程的必备技术文件。它不仅指导施工，更是保障设计意图精准落地、确保工程质量和控制预算成本的关键依据。以下是对这类图纸的系统性解析。
一、图纸的构成体系
一套完整的住宅室内装修施工图，通常包含以下核心部分：
- 封面与目录：清晰标明项目名称、地址、业主信息、设计单位及全套图纸的索引。
- 设计说明：阐述设计理念、使用材料的技术规格、施工工艺的特殊要求、防火及环保等级标准等，是图纸的纲领性文字。
- 原始结构图与墙体改造图：精确反映住宅原始建筑状况，并明确标示拆除、新建墙体的位置、材料及尺寸，是确保结构安全的基础。

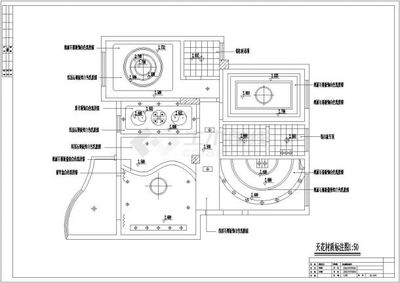

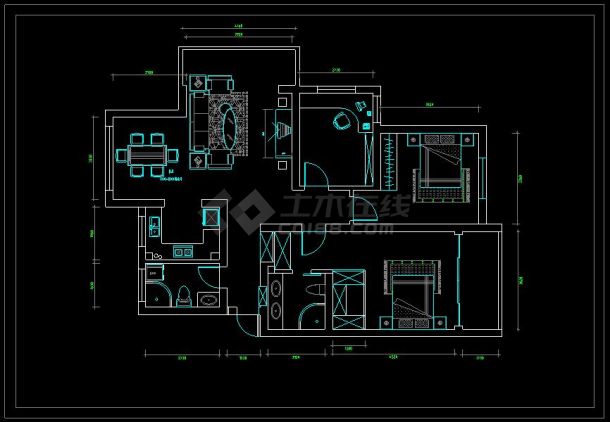

- 平面布局图：包括平面布置图、家具尺寸图、地面铺装图、天花布置图。这些图纸定义了空间的功能分区、动线走向、所有固定与活动家具的精确位置、地面材料的铺贴方式和天花造型、灯具及设备（如空调、新风）的定位。
- 立面图：对室内各墙面进行垂直剖面的详细绘制，是装饰装修的“正面肖像”。它清晰展示墙面造型、材质分割、装饰线条、固定柜体、开关插座、挂画位置等的精确尺寸和构造关系。
- 节点大样图：针对关键且复杂的装饰构造（如天花吊顶转角、背景墙造型收口、特殊材质拼接处、定制家具内部结构等）进行放大剖切绘制，详细说明其材料层次、施工工艺和收边方法，是保证施工精细度的核心。
- 水、电、暖通点位图：包括给排水点位图、强弱电（插座、开关、网络）定位图、照明回路控制图，以及可能的中央空调、地暖管线布置图。这些图纸需与天花、立面图紧密结合，实现功能与美观的统一。
- 主要材料表与家具表：列表说明各空间所使用的主要装饰材料（品牌、型号、规格、颜色）及定制家具的编号与规格，便于采购与核对。
二、图纸在装饰装修中的作用
- 设计的可视化与标准化：将抽象的创意转化为可度量的施工语言，统一施工、监理、材料商等多方的理解标准。
- 施工的精准指导：工人依据尺寸精确放线、下料、安装，避免返工和浪费，保障工期。
- 成本的精确控制：基于详细的图纸可以进行准确的工程量计算和材料核算，为预算和决算提供坚实依据。
- 质量与安全的保障：明确的材料规格和工艺节点要求，是验收工程质量的标尺。结构改造图和水电隐蔽工程图尤其关乎居住安全。
- 沟通协调的基准：业主、设计师、施工方、供应商之间的一切沟通，均可基于图纸展开，确保信息传递无误。
三、对设计与施工的深度要求
一份专业的施工图纸，要求设计师不仅具备美学素养，更需精通材料学、人体工程学、建筑构造及水电暖通等相关知识。绘图必须遵循国家制图规范，做到尺寸标注完整、线型清晰分明、图例使用规范、说明文字准确。施工方则需具备“按图施工”的专业素养，在遇到现场与图纸不符的疑难时，应及时与设计师沟通进行图纸会审与变更，而非随意发挥。
###
总而言之，某单元住宅的室内装修全套建筑施工图纸，绝非简单的“几张效果图”的补充，而是一套严谨、系统、可执行的技术方案。它既是住宅室内装饰装修的“宪法”，也是通往理想家居生活的“精准地图”。投资一份详尽、专业的施工图纸，是确保装修工程顺利、高效、高质完成的最明智的第一步。
