随着生活水平的提高，人们对居住环境的舒适性与个性化要求日益增强。一套专业、精准的室内装饰装修CAD平面施工方案图纸，是连接设计构想与实体空间的关键桥梁，尤其对于双层住宅而言，其复杂性更凸显了方案图纸的重要性。本文将系统阐述双层住宅室内装修CAD平面施工方案图纸的核心要素、设计流程及其在施工中的指导意义。
一、方案图纸的核心构成要素
一套完整的双层住宅室内装修CAD平面施工方案图纸，通常包含以下几个核心部分：
- 原始结构图：这是所有设计工作的基础。它精确反映了住宅交付时的原始状态，包括承重墙、柱、梁的位置与尺寸，门窗洞口的大小与标高，以及上下水、强弱电箱等固定点位。对于双层住宅，必须包含两层各自的原始平面，并清晰标注楼梯的原始位置与结构。

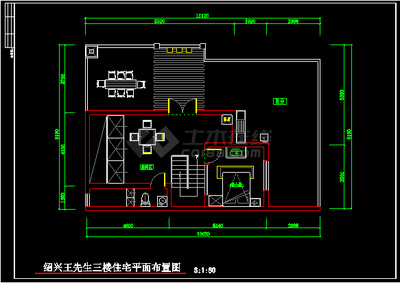

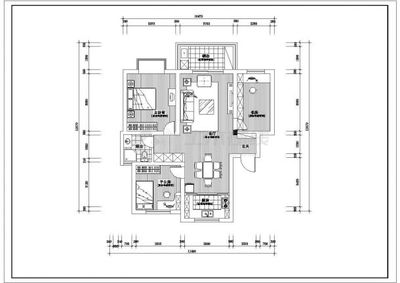

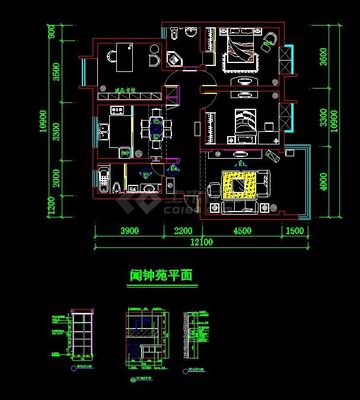

- 平面布置图（核心图纸）：在原始结构基础上，规划所有功能空间的布局。需清晰展示：
- 空间划分：各房间（客厅、餐厅、卧室、书房、卫生间、厨房等）的定位与面积。
- 家具与固定设施布置：所有家具（床、沙发、橱柜等）、洁具、厨具的平面形态与精确尺寸，确保活动流线畅通。
- 楼梯设计：明确楼梯的改造或新建形式（如直梯、L形梯、旋转楼梯）、踏步数、宽度及走向，是连接上下层的枢纽。
- 标注系统：详细的尺寸标注、房间名称、主要材料代码等。
- 地面铺装图：指定每个区域所使用的地面材料（如瓷砖、木地板、石材）及其铺贴方式、起始点、拼花图案等，并标注不同材料的分界线与标高变化（如门槛石）。
- 天花布置图（吊顶图）：展示每层天花板的造型设计、标高变化、灯具（主灯、射灯、灯带）的定位、空调出回风口、检修口以及烟感报警器的位置。需与平面布置图对应，确保功能协调。
- 电气点位图：包括强电（插座、开关）与弱电（网络、电视、电话）插座的精确平面位置、高度控制线。需结合家具布置图设计，避免插座被遮挡。对于双层住宅，需考虑上下层智能家居系统的布线可能。
- 水路点位图：标明给水（冷热水）接口和排水（地漏、下水管）的位置，尤其关注卫生间、厨房及阳台等湿区，以及是否需要为二楼新增用水点进行管道改造。
- 立面索引图：在平面图上用符号标注出需要绘制详细立面图的墙体，引导查找对应的立面施工图。
- 主要立面施工图：针对关键墙面（如电视背景墙、沙发背景墙、餐边柜墙、楼梯间墙面等）绘制详细的立面造型、材料分割、尺寸及工艺做法。
- 节点大样图：对于复杂的装饰造型、收口部位（如天花与墙面交接处、楼梯踏步细节、定制柜体结构等），通过放大绘制，明确其构造层次、材料与施工工艺。
二、针对双层住宅的特殊考量
- 垂直交通与空间互动：楼梯是设计的重中之重。图纸需确保其符合建筑规范（踏步高宽比、扶手高度），并考虑其下的空间利用（如储藏间）。平面图应体现上下层通过楼梯、挑空空间形成的视觉与功能联系。
- 功能分区规划：通常将动区（客厅、餐厅、厨房）布置于一层，静区（卧室、书房）布置于二层，图纸需清晰体现这种分区的合理性与私密性。
- 管线综合规划：二层卫生间、厨房的排水管走向需在一层天花图中妥善表示，并考虑降板、管道包覆等处理方案。中央空调、新风系统的主管道走向需在两层图纸中连贯一致。
- 荷载与安全：任何涉及楼板开洞（如改造楼梯口）、增加重型构件（如大型浴缸、定制鱼缸）的设计，必须在图纸中予以明确，并需经结构工程师复核。
三、CAD图纸的设计与施工指导流程
- 现场勘测与数据录入：精确测量两层住宅的所有尺寸，建立准确的CAD原始文件。
- 概念设计与方案沟通：基于业主需求，形成初步平面布局构思，并反复沟通确认。
- 深化设计与图纸绘制：使用CAD软件（如AutoCAD）进行所有平面、立面、节点的精细化绘制，遵循制图规范，图层清晰，线型分明。
- 图纸审核与交底：全套图纸完成后，需由设计师、项目经理共同审核，确保无矛盾冲突。在施工前，向施工队进行详细的技术交底，解读图纸中的每一个细节。
- 施工依据与变更管理：施工过程中，所有工种（水电工、木工、泥瓦工）均以签字确认的施工图为唯一依据。任何现场变更都需补充绘制变更图纸，并归档管理，确保最终效果与图纸一致。
###
对于双层住宅的室内装修而言，一套详尽、规范的CAD平面施工方案图纸，不仅是设计思想的精准表达，更是统筹施工管理、控制工程成本、保障施工质量与进度的核心文件。它提前将三维空间的所有细节在二维平面上进行预演与推敲，能有效避免施工中的误解与返工，最终助力业主实现理想中的舒适家园。因此，无论对于设计师还是业主，都应给予施工方案图纸以充分的重视。
